PIPEFUSE 315

Référence: CABA00003

PIPEFUSE 315 est une machine de soudage bout-à-bout hydraulique pour les réseaux en HDPE, PP, PP-R et PVDF
de diamètres 90 à 315 mm. Elle laisse à l’opérateur l’initiative de respecter la conformité du processus de soudage
avec les indications fournies.

La machine PIPEFUSE 315 comprend :

• Un bâti à structure rigide en acier, quatre mors d’alignement et de maintien des tubes dont deux mobiles et deux fixes en aluminium et deux cylindres hydrauliques dotés d’une connexion par coupleurs anti-pollution
• Un rabot électrique équipé de lames réversibles pour une longévité de rabotage accrue et d'un contacteur de sécurité pour assurer la protection de l’opérateur
• Un miroir chauffant à relevage manuel avec un revêtement résistant et antiadhésif en PTFE
• Un thermostat électronique pour une régulation précise de la température du miroir chauffant
• Une centrale hydraulique protégée des chocs et des intempéries par une mallette en polyéthylène
• Un support adapté pour le transport et la protection du rabot et du miroir chauffant
• Une multiprise pour un raccordement électrique simplifié
• PIPEFUSE 315 est livrée avec tous les jeux de coquilles de réduction

Données générales :

• Diamètre de soudure : 90-110-125-140-160-180-200-225-250-280-315 mm
• Alimentation : monophasée 230V 50-60 Hz
• Puissance : 5,14 kW
• Pression maximum : 160 bar
• Norme applicable : ISO 12176-1
• Plage de température de travail : 170°-280°C
• Temps pour atteindre la température de soudage : <20'
• Configuration de soudage : tube/tube, tube/coude, tube/té, tube/Y, tube/collet-bride
• Poids du bâti : 66 kg
• Poids de la centrale hydraulique : 29.5 kg
• Poids miroir chauffant : 7.5 kg
• Poids du rabot : 20 kg
• Poids du support : 14.5 kg
• Machine complète : 137.5 kg
• Poids ensemble ces coquilles de réductions : 68 kg

Composée de :

• 4 mors de serrage en aluminium sur châssis métallique
• Rabot électrique
• Thermo élément à relevage manuel et à régulation de température électronique
• Support du thermo élément et rabot
• Centrale électro hydraulique à pilotage manuel

Spécifications :

• Poids du bati : 79kg
• Puissance centrale hydraulique : 0,75 kW
• Poids centrale hydraulique : 27kg
• Max. pression hydraulique : 160 bar
• Puissance élément chauffant : 3,24 kW
• Poids élément chauffant : 13kg
• Puissance rabot électrique : 1,15 kW
• Poids rabot électrique : 27kg
• Poids support élément chauffant/rabot : 16kg
• Poids total : 162kg
• Dimensions du bâti : 890x520x590 mm
• Dimensions de transport : 1200*1000*950 mm

Groupe électrogène recommandé : Plutonelec 60 (Ref. CCAB00002)

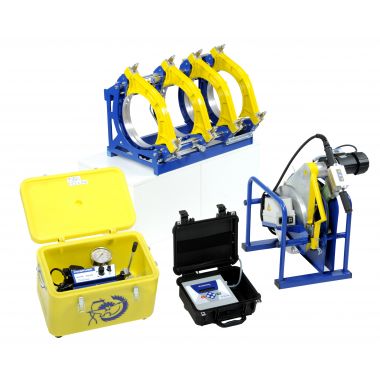

Cette machine se décline en version semi-automatique : PROTOFUSE 315 (voir la réf. : CABB00003)
