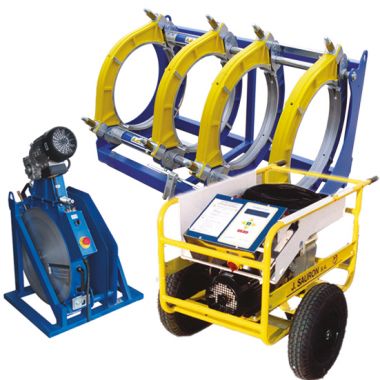

PILOTFUSE 500

Référence: CABC00003

PILOTFUSE 500 est une machine de soudage bout-à-bout automatique pour des tubes polyéthylène du diamètre 225 au 500  mm. L’unité CNC contrôle et surveille le processus de soudage automatique suivant la norme préprogrammée. Elle permet également la gestion du type de PE, du diamètre et de l’épaisseur du tube ainsi que la traçabilité des données comme cycle de soudage, opérateur, localisation, tubes. Ces données sont disponibles sur une clé USB.



Caractéristiques techniques :



Diam. de soudage :	225-250-280-315-355-400-450-500 mm
Alimentation :	400 V 50-60 Hz
Puissance absorbée totale :	8.25 kW
Poids du bâti :Â	171 kg
Section des cylindres :	14.13 cm2
Puissance centrale hydraulique :	1.1 kW
Poids centrale hydraulique :	62 kg
Pression max. centrale hydraulique :	160 bar
Puissance du miroir chauffant :	6.4 kW
Poids du miroir chauffant :	27 kg
Puissance du rabot :	0.75 kW
Poids du rabot :	69 kg
Poids du support :	31 kg
Poids total :	360 kg
Dimensions hors tout :	1600x1400x1250 mm / 1200x800x1000 mm



PILOTFUSE 500 est fournie avec :

• bâti en acier

• rabot électrique

• miroir chauffant

• centrale hydraulique CNC

• support rabot et miroir



Options disponibles :

•Â coquilles de réduction

• plateau porte-collet

• rouleaux d’appui

• potence avec palan

• caisse en bois



Groupe électrogène recommandé : Plutonelec 1314
